無線工学 > １アマ > H11年04月期 > A-01

A-01

図１に示すように、スイッチＳを開いた状態でａｂ端子間に直流電圧200 [V]を加えて静電容量3 [μF]のコンデンサを充電した。次に図２に示すように、電圧を加えずにスイッチＳを閉じたとき、ａｂ端子間の直流電圧が100 [V]になった。このときのコンデンサＣの静電容量の値として、正しいものを下の番号から選べ。

問題図 H1104A01a

Fig.H1104A01a

問題図 H1104A01b

Fig.H1104A01b

１	3 [μF]
２	4 [μF]
３	5 [μF]
４	6 [μF]
５	7 [μF]

この問題を解くには、電荷量の保存則を使います。最初に充電してから、電源を外した以降は、ＳをONにする前後で電荷の総量は変わらない、という理屈を使って解きます。［１］電荷量保存則とは何か？　「電荷量保存則」と聞くと、「ああ、また物理の難しい法則か。もう『何とかの保存則』と聞くだけで嫌だな」と思われる方も居られるでしょう。大体、言葉が難しくていけません。法律用語みたいです。　ただ、言っている内容は簡単なので、法則の名前がどうのこうのよりも、その意味するところだけを理解してしまえば、アレルギーも解消すると思います。　電荷は物理的には、負電荷＝電子が（中性状態より）多い状態、正電荷＝電子が少ない状態、なので、電子がどこかに消えたり、どこからともなく湧き出したりしない限り、最初に分かっていた電荷量はどこにどう蓄えられようが、変化しないはずです。この問題では、ここに着目します。［２］電荷量保存則を水の量で考える　まず、Ｃ₁を容量が既知のコンデンサ、Ｃ₂を容量が不明のコンデンサとします。また、最初にＣ₁に印加した電圧をＶ₀とします。

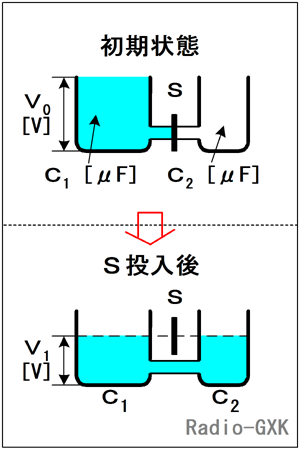

ここでは、Fig.HA0301_aのように考えます。つまり、底面積（＝静電容量）のわかった入れ物Ｃ₁と、底面積が不明の入れ物Ｃ₂です。また、電荷量は水の量で、コンデンサの両端の電極の電圧は水位の高さであらわすものとします。（両者を繋ぐ管の中の水の量は無視します。）　着目すべきなのは、スイッチＳを入れたあと、Ｃ₁とＣ₂は、並列接続状態となる、ということと、スイッチＳを入れる前後で電荷（＝水）の量は変わらない、ということです。この容器の例では、並列接続により底面積が増えたことになります。　そのような入れ物を繋いで、中央の栓Ｓを開ければ、両者の水位（＝電圧Ｖ₁）が等しくなるところまでＣ₁からＣ₂へ水が流れ込み、安定します。栓を開けた前後で、水の全体量は変わりません。　こう考えてくると、電荷が保存されることが容易に以下の式で表されます。　Ｃ₁・Ｖ₀＝(Ｃ₁＋Ｃ₂)・Ｖ₁　…(1) となりますから、これを変形して未知の容量Ｃ₂について解けば、　Ｃ₁・(Ｖ₀/Ｖ₁)＝Ｃ₁＋Ｃ₂　…(2) 　∴ Ｃ₂＝(Ｖ₀/Ｖ₁－1)・Ｃ₁　…(3)	Fig.HA0301_a 電荷量保存則
と求められます。それでは解答に移ります。　(3)式に題意の数値（Ｃ₁＝3 [μF]、Ｖ₀＝200 [V]、Ｖ₁＝100 [V]）を代入すれば、　Ｃ₂＝Ｃ＝3×(200/100－1)＝3 [μF] となりますから、正解は１と分かります。　暗算で出すとすれば、「スイッチＳをON後に電圧が半分だから、Ｃ₁とＣ₂の合成容量がＣ₁の２倍。ということはＣ₂もＣ₁と同じ容量！」ということで、回路をいじったことのある方なら、ここに挙げた計算は不要かもしれません。スイッチON後の電圧が半分でない時は、(3)式のちょっとした計算が必要になりますが。いずれにしても、電気回路の基礎的問題なので、確実に正解したい問題です。
