無線工学 > 1アマ > H11年04月期 > A-07
A-07 図に示す論理回路の名称として、正しいものを下の番号から選べ。ただし、論理回路は正論理とする。
NOT回路
OR回路
AND回路
NOR回路
NAND回路
問題図 H1104A07a
Fig.H1104A07a

 この問題のようにディスクリート部品で示された単純な論理回路では、デジタル回路の問題というより、アナログ回路の問題のような気もします。デジタル的な頭でなく、アナログ回路として捕らえてみると、簡単です。

[1]単純なロジックは真理値表で考える

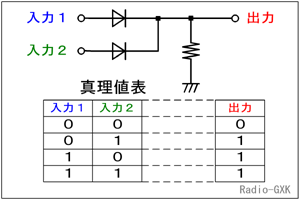

Fig.HD0601_a 論理回路と真理値表
Fig.HD0601_a
論理回路と真理値表
 2入力なので、場合の数としては4通りしかありませんから、回路の動作を真理値表にしてしまいます。
 出力から見ると、どちらの入力も同じです。実際に入力に1(高い電圧)を加えた時の動作を考えれば、どちらかに1が入れば、出力にも1が出ます。
 逆に、出力が0(低い電圧)になるのは、両方の入力が0の時のみです。
 ここでダイオードが入っているのは、どちらかの入力が1で他方が0の時、電流が1の方の入力から0の方へ「逆流」するのを防ぐためです。
 また、抵抗が入っているのは、ダイオードが両方ともOff状態となっているとき、出力の電位が定義できない状態になるのを防ぐためのものです。
 問題によっては、似た回路でもダイオードの向きが反対になっているものや、バイアスがかかっているものなどのバリエーションがありますから、丸暗記で対処しようとせず、回路の動作を追いながら解いた方が安全です。

それでは、解答に移ります。
 Fig.HD0601_aの真理値表のような論理回路の動作としては、選択肢の中にはOR回路しかありませんので、正解はとなります。
