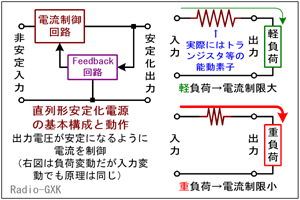

［１］直列（シリーズ）形定電圧回路の構成と動作

• 出力電圧が上昇しようとした時（Fig.HG0403_a右上）
  入力電圧が上昇した、あるいは、負荷が軽くなった、などの理由で出力電圧が上昇しようとした時は、フィードバック回路が電流制御回路に制限を強めるような信号を出します。
  実際には、トランジスタなどに加えるバイアスを減少させます。すると、電流制御回路での電圧降下が大きくなり、負荷端の電圧上昇が抑えられることになります。
• 出力電圧が低下しようとした時（Fig.HG0403_a右下）
  上とは逆に、入力電圧が低下したり、負荷が重くなった、などの理由で出力電圧が低下しようとした時には、フィードバック回路が電流制御回路に制限を弱めるような信号を出します。
  実際の装置では、トランジスタのバイアス電流を増加させ、電流制限回路での電圧降下を小さくして、負荷の電圧を一定に保ちます。

• 効率
  並列形よりは高い。負荷電流が少ない時は、電流制御回路に流れる電流も少なく、発熱が少ないため。
• 短絡保護回路
  必要。負荷が短絡すると、電源側からの電流が無限に流れようとするので、電流制御回路が破損するおそれがあるため。
• 電圧可変範囲
  並列形よりは広い。負荷に直列に電流制限回路が入る形なので、ここでの電圧降下を直接制御すればよいため。
• トランジスタの耐圧と出力電圧
  トランジスタの耐圧（Ｖ_CBO又はＶ_CEO）は出力電圧よりも低くても可。出力が100 [V]でも入力が約120 [V]なら、トランジスタの電圧降下は20 [V]程で済むため。

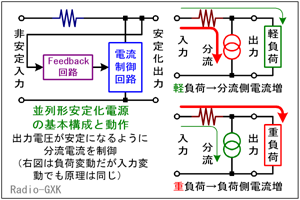

［２］並列形定電圧回路の構成と動作

• 出力電圧が上昇しようとした時（Fig.HG0403_b右上）
  出力電圧が上昇しようとした時は、フィードバック回路が電流制御回路に制限を緩めるような信号を出します。つまり、「電流をもっと流せ」という指示を出します。
  実際には、トランジスタなどに加えるバイアスを増加させます。すると、回路全体の電流が増えるので、入力にある抵抗での電圧降下が大きくなり、負荷端の電圧上昇が抑えられることになります。
• 出力電圧が低下しようとした時（Fig.HG0403_b右下）
  上とは逆に、出力電圧が低下しようとした時には、フィードバック回路が電流制御回路に制限を強めるような信号を出します。つまり、制御のために「流す電流を減らせ」という指示を出します。
  実際の装置では、トランジスタのバイアス電流を減少させ、回路全体の電流を減らします。すると、入力の抵抗での電圧降下が小さくなり、負荷の電圧が一定に保たれます。

• 効率
  直列形よりは低い。負荷電流が少ない時は、電圧を一定に保つために電流制御回路に多く電流を流さなければならず、発熱が大きいため。
• 短絡保護回路
  不要。負荷が短絡すると、電源側からの電流は全て負荷に流れ、電流制御回路を通らないため。
• 電圧可変範囲
  直列形よりは狭い。可変範囲を広くするには、入力の抵抗を小さくして、制御可能な電流の範囲を非常に大きく取る必要があるため。
• トランジスタの耐圧と出力電圧
  トランジスタの耐圧（Ｖ_CBO又はＶ_CEO）は出力電圧よりも高くなければならない。出力が100 [V]なら、トランジスタコレクタ−エミッタ間に同じ電圧がかかるため。
