| □ H14年08月期 A-19 Code:[HH0901] : 半波長ダイポールの元々の長さを調整して、リアクタンス分をゼロにする原理 |
 検索サイトから来た方は… 無線工学の基礎 トップへ 以下をクリックすると、元のページが行き先に飛び、このウインドウは閉じます |
| ■ 無線工学を学ぶ |
|
(1) 無線工学の基礎 |
|
年度別出題一覧 |
| H11年 4月期,8月期,12月期 |
| H12年 4月期,8月期,12月期 |
| H13年 4月期,8月期,12月期 |
| H14年 4月期,8月期,12月期 |
| H15年 4月期,8月期,12月期 |
| H16年 4月期,8月期,12月期 |
| H17年 4月期,8月期,12月期 |
| H18年 4月期,8月期,12月期 |
| H19年 4月期,8月期,12月期 |
| H20年 4月期,8月期,12月期 |
| H21年 4月期,8月期,12月期 |
| H22年 4月期,8月期,12月期 |
| H23年 4月期,8月期,12月期 |
| H24年 4月期,8月期,12月期 |
| H25年 4月期,8月期,12月期 |
| H26年 4月期,8月期,12月期 |
| H27年 4月期,8月期,12月期 |
| H28年 4月期,8月期,12月期 |
| H29年 4月期,8月期,12月期 |
| H30年 4月期,8月期,12月期 |
| R01年 4月期,8月期,12月期 |
| R02年 4月期,9月期,12月期 |
| R03年 4月期,9月期,12月期 |
| R04年 4月期,8月期,12月期 |
|
分野別出題一覧 |
| A 電気物理, B 電気回路 |
| C 能動素子, D 電子回路 |
| E 送信機, F 受信機 |
| G 電源, H アンテナ&給電線 |
| I 電波伝搬, J 計測 |
| ■ サイトポリシー |
| ■ サイトマップ[1ama] |
| ■ リンクと資料 |
■ メールは下記まで |
|
| 2022年 |
| 12/31 12月期問題頁掲載 |
| 09/01 08月期問題頁掲載 |
| 05/14 04月期問題頁掲載 |
|
|
| |||||||||||||||||||||||||||||||
|
半波長ダイポールアンテナの給電点のインピーダンスＺは、一般に次式で表される。 Ｚ≒ 73.1 + j42.5 [Ω] このアンテナの長さを半波長よりやや［Ａ］すると、アンテナエレメント自体のインピーダンスがやや［Ｂ］となり、42.5 [Ω]のリアクタンス分を打ち消して、給電点のインピーダンスは［Ｃ］とすることができる。このように、アンテナの長さを半波長から少しだけ調節する割合を、アンテナの［Ｄ］という。 | |||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||
半波長ダイポールアンテナを作る時、エレメント長を正確な半波長よりも少し短く作ります。それはなぜなのかを教えてくれる問題です（以下、給電点は常に中央にあるものとします）。［１］アンテナのインピーダンスはエレメントの長さで変化する半波長ダイポールアンテナは、構造が簡単で、動作時の電流分布も理論的に出せるため、エレメント長を変化させた時にそのインピーダンスがどう変化するかも解析されています。一般に、アンテナのインピーダンスＺは、電波放射に関わる（＝電磁波として空間に放射される抵抗の）実数分Ｒ [Ω]と、関わらない虚数部分（＝反射波として送信機に戻る）リアクタンス分Ｘ [Ω]により、 Ｚ＝Ｒ＋ｊＸ …(1) と表現できます。何か特別な意図がない限り、アンテナを調整する際にエレメント長を調整するか、アンテナに取りつけたスタブなどの整合回路でＸをゼロに打消して、抵抗分のみになるように整合を取ります。 ［２］半波長ダイポールアンテナのエレメント長とインピーダンス半波長ダイポールアンテナでは、エレメント長を調整して整合を取るのが普通です。では、エレメント長をどのようにしたら、整合が取れるのでしょうか？ | |
|

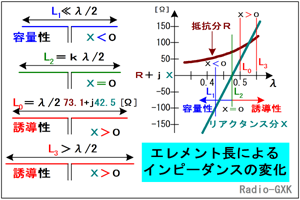

Fig.HH0901_aがエレメント長ＬによるインピーダンスＺの変化を示しています。ここから、この図に沿って説明します。 (1) λ/2より長い L3＞λ/2 Ｘ＞０となります。このような状態を、Ｚが「誘導性(Inductive)」であるといいます。 (2) λ/2より(かなり)短い L1＜λ/2 Ｘ＜０となります。このような状態を、Ｚが「容量性(Capacitive)」であるといいます。 |
 Fig.HH0901_a エレメント長に対するＸ,Ｒの変化 |
|
(3) λ/2に等しい L0=λ/2 この時もまだＸ＞０であり、誘導性です。この時のＺは、 Ｚ≒ 73.1 + j42.5 [Ω] …(2) と表されます。 (4) λ/2より少し短い L2=kλ/2 Fig.HH0901_aの右のグラフを見ると、Ｘ＝０となるようなｋはほぼ0.95程度で、このｋを短縮率といいます。 このグラフから読めるのは、エレメント長を変化させると、Ｒ分はあまり大きく変化しないのに対して、Ｘ分は大きく変化することです。もし、Ｒ分も大きく変化してしまったら、整合は取りづらいですが、このような性質があるために、実際のアンテナ調整では両側のエレメントを少しづつカットして行くだけで、Ｒ分はあまり変化させず、Ｘ成分だけを都合よく０にできるのです。 それでは、解答に移ります。問題文に上で解説した内容で用語を入れて行くと… アンテナの長さを半波長よりやや［Ａ短く］すると、アンテナエレメント自体のインピーダンスがやや［Ｂ容量性］となり、42.5 [Ω]のリアクタンス分を打ち消して、給電点のインピーダンスは［Ｃ純抵抗］とすることができる。このように、アンテナの長さを半波長から少しだけ調節する割合を、アンテナの［Ｄ短縮率］という。 となりますから、正解は５と分かります。 | |
 |
|
