検索サイトから来た方は… 無線工学の基礎 トップへ 以下をクリックすると、元のページが行き先に飛び、このウインドウは閉じます  ■ 無線工学を学ぶ  (1) 無線工学の基礎   年度別出題一覧   H11年 4月期,8月期,12月期   H12年 4月期,8月期,12月期   H13年 4月期,8月期,12月期   H14年 4月期,8月期,12月期   H15年 4月期,8月期,12月期   H16年 4月期,8月期,12月期   H17年 4月期,8月期,12月期   H18年 4月期,8月期,12月期   H19年 4月期,8月期,12月期   H20年 4月期,8月期,12月期   H21年 4月期,8月期,12月期   H22年 4月期,8月期,12月期   H23年 4月期,8月期,12月期   H24年 4月期,8月期,12月期   H25年 4月期,8月期,12月期   H26年 4月期,8月期,12月期   H27年 4月期,8月期,12月期   H28年 4月期,8月期,12月期   H29年 4月期,8月期,12月期   H30年 4月期,8月期,12月期   R01年 4月期,8月期,12月期   R02年 4月期,9月期,12月期   R03年 4月期,9月期,12月期   R04年 4月期,8月期,12月期   R05年 4月期,8月期,12月期   R06年 4月期,8月期,12月期  分野別出題一覧   A 電気物理, B 電気回路   C 能動素子, D 電子回路   E 送信機, F 受信機   G 電源, H アンテナ&給電線   I 電波伝搬, J 計測  ■ サイトポリシー  ■ サイトマップ[1ama]  ■ リンクと資料  ■ メールは下記まで 2025年 03/31 R06/12月期問題頁掲載 03/31 R06/08月期問題頁掲載 03/31 R06/04月期問題頁掲載 03/31 R05/12月期問題頁掲載 03/31 R05/08月期問題頁掲載 03/31 R05/04月期問題頁掲載	無線工学 > １アマ > H14年08月期 > B-02 B-02 次の記述は、トンネルダイオード（エサキダイオード）について述べたものである。このうち正しいものを１、誤っているものを２として解答せよ。 ア 負性抵抗特性を利用する半導体素子である。 イ 不純物の濃度が通常の半導体素子よりきわめて小さい。 ウ 逆方向バイアスでも比較的大きな電流が流れる。 エ 逆方向バイアスで、トンネル効果による負性抵抗特性が現れる。 オ マイクロ波帯からミリ波帯の正弦波発振器、パルス発生器又は増幅器等に用いられる。

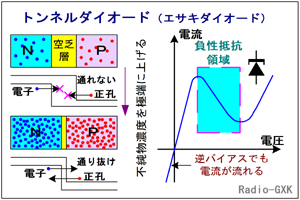

	ノーベル物理学賞の江崎玲於奈博士の名前のついたダイオードです。桁違いにおかしな事をしてみたら（というか、意図せずしてしまったら、が正しい）、新しい発見が潜んでいた、という典型例です。 ［１］トンネルダイオードの動作原理 　通常、電圧を掛けない時でも、ダイオードには薄い空乏層が存在します。（「ビルトインポテンシャル」というものによりますが、詳しくは、半導体の教科書を参照して下さい。） Fig.HC0203_a トンネルダイオードの構造と特性 　普通のPN接合ダイオードの、不純物濃度を極端に上げると、この空乏層に作られるポテンシャル障壁（キャリアが通れない電位の「壁」）が非常に薄くなり、通り抜けられないはずの電子やホールが、電位障壁を通り抜けてしまうという、トンネル効果というものが起こります。 　これが起こると、通常のPN接合ダイオードであれば、印加電圧が（逆バイアス時も含め）ＶFまでは少しの電流しか流れないダイオードに、大きな電流が流れるようになります（Fig.HC0203_a右）。 ［２］トンネル効果が減少する電圧範囲で「負性抵抗」を示す 　しかし、このトンネル効果は順方向電圧を上げて行くと効果が減少し、「普通のダイオード」の特性が顔を出してきます。この「順方向電圧を上げて行くとトンネル効果が減少し、電流が減少する」領域は、Fig.HC0203_aの水色で囲った部分です。ここでは、このダイオードは「かかる電圧を上げると電流が減少する」という奇妙な振舞いを示します。この振舞いを「負性抵抗」といい、マイクロ波の周波数域まで応答性があることから、マイクロ波発振回路に用いられます。 　なぜ負性抵抗で発振が起こるかということを理解するために、トンネルダイオードと抵抗を直列にしたものを定電圧電源を接続した回路を考えて下さい。抵抗を調整して、トンネルダイオードの両端に、負性抵抗を持つ領域の電圧がかかるように設定したとします。すると、電流が多く流れようとするとダイオード両端の電圧が下がって抵抗で電流が制限され、電流が減ろうとするとダイオード両端の電圧が上がってこれで電流が制限され…という風に、ダイオード両端の電圧が振動するわけです。トンネルダイオードではこれが極めて高速に行なえるので、この振動電圧のみを取り出して、マイクロ波発振として利用できるわけです。 それでは、解答に移ります。 　ア…トンネルダイオードは負性抵抗を利用するので、１正しい記述です 　イ…不純物の濃度は極めて高いので、２誤った記述です 　ウ…逆方向でも、トンネル効果により電流が流れるので、１正しい記述です 　エ…負性抵抗特性は順方向の時に出現するので２誤った記述です 　オ…用途はマイクロ波〜ミリ波帯の発振等なので１正しい記述です となります。 　オの「増幅」に引っかかり、少し調べてみましたが、トンネルダイオードが増幅に用いられる時の動作原理はよくわかりませんでした。
