無線工学 > 1アマ > H18年12月期 > A-12
A-12 変調をかけないときの搬送波電力が50 [W]のAM(A3E)送信機において、単一正弦波で変調度80 [%]の変調をかけたとき、出力の全電力の値として、正しいものを下の番号から選べ。
20 [W]
40 [W]
66 [W]
70 [W]
92 [W]

 AM(DSB)変調の変調度(率)と電力、又は、変調波の振幅の問題はよく出されます。SSBはAMに比べて電力効率が4倍も良いと言われていますが、それがなぜなのか、確認してから問題にかかりましょう。

[1]AM変調における搬送波と側波帯の振幅成分

 単一正弦波で変調した時、電力を基準に考えると、搬送波が(電力比で)1だとすると、変調度が1(100%)でも両側波帯の占める電力は0.5(1/2)、単側波帯では0.25(1/4)にしかなりません。
 このことを、計算で確かめてみましょう。
まず、搬送波の電圧(最大値)をVc、角周波数をωc、信号波の電圧(最大値)をVs、角周波数をωs、変調度をmとします。この時、搬送波の瞬時値vcと信号波の瞬時値vsはそれぞれ、
 vc=Vcsinωct …(1)
 vs=Vscosωst …(2)
また、振幅については、定義から
 Vs=mVc
 ∴ m=Vs/Vc …(3)
と表せます。変調波の瞬時値をvamとすると、
 vam=(Vc+vs)sinωc
   =Vc{1+(Vs/Vc)cosωst}sinωc
   =Vc(1+mcosωst)sinωct …(4)
さらに、(4)式を三角関数の和の公式を使って展開して、
 vam=Vcsinωct+mVccosωstsinωc
   =Vcsinωct+(mVc/2){sin(ωc+ωs)t+sin(ωc−ωs)t}
   =csinωc
      (mVc/2)sin(ωc+ωs)t(mVc/2)sin(ωc−ωs)t …(5)
(5)式において、赤字が搬送波青字が上側波帯緑が下側波帯の成分ということになります。

[2]搬送波の電力、側波帯の電力

 これらは、電圧比ですから、電力比に直してみましょう。

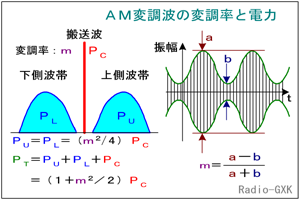

Fig.HE0301_a AM変調波の変調率と電力
Fig.HE0301_a
AM変調波の変調率と電力
 本当は時間で積分しなければなりませんが、これらのどの成分も同じインピーダンスZの負荷(例えばアンテナ)に流れ込むので、比を求めるなら単に電圧の2乗比でよく、
搬送波電力 Pc=Vc2/2Z …(6)
上側波帯電力
 PU=(mVc/2)2/2Z
 …(7)
下側波帯電力
 PL=(mVc/2)2/2Z
 …(8)
となります。
 当然のことながら、上側波帯と下側波帯は対称なので、(7)と(8)からも分かりますが、それらの電力は等しく、
 PU=PL …(9)
です。また、Pcに対するPUやPLの比率は、
 PU/Pc=PL/Pc
    ={(mVc/2)2/2Z}/(Vc2/2Z)
    =2/4 …(10)
となりますから、確かに、変調率m=1の時、単一の側波帯の電力は搬送波の1/4になっていることが分かります。しかも、mの二乗なので、m=0.7では約1/8になってしまいます。全電力PTを搬送波電力Pcで表せば、
 T=Pc+PU+PL=Pc(1+m2/2) …(11)
となります。これで、変調度と搬送波電力が与えられた時のAM波の電力、あるいは、搬送波電力とAM波の電力が分かっている時の変調度の計算などが可能になりました。

それでは、解答に移ります。
 この問題は、搬送波電力と変調度が分かっていて、変調波の電力を求める問題ですから、(11)式にPc=50 [W]、m=0.8をそのまま代入してやれば答えが出ます。
 PT=Pc(1+m2/2)=50×(1+0.82/2)
   =66 [W]
となりますから、正解はと分かります。
