□ H19年04月期 A-11  Code:[HE0602] : D-STARの通信方式の説明
検索サイトから来た方は… 無線工学の基礎 トップへ 以下をクリックすると、元のページが行き先に飛び、このウインドウは閉じます  ■ 無線工学を学ぶ  (1) 無線工学の基礎   年度別出題一覧   H11年 4月期,8月期,12月期   H12年 4月期,8月期,12月期   H13年 4月期,8月期,12月期   H14年 4月期,8月期,12月期   H15年 4月期,8月期,12月期   H16年 4月期,8月期,12月期   H17年 4月期,8月期,12月期   H18年 4月期,8月期,12月期   H19年 4月期,8月期,12月期   H20年 4月期,8月期,12月期   H21年 4月期,8月期,12月期   H22年 4月期,8月期,12月期   H23年 4月期,8月期,12月期   H24年 4月期,8月期,12月期   H25年 4月期,8月期,12月期   H26年 4月期,8月期,12月期   H27年 4月期,8月期,12月期   H28年 4月期,8月期,12月期   H29年 4月期,8月期,12月期   H30年 4月期,8月期,12月期   R01年 4月期,8月期,12月期   R02年 4月期,9月期,12月期   R03年 4月期,9月期,12月期   R04年 4月期,8月期,12月期  分野別出題一覧   A 電気物理, B 電気回路   C 能動素子, D 電子回路   E 送信機, F 受信機   G 電源, H アンテナ&給電線   I 電波伝搬, J 計測  ■ サイトポリシー  ■ サイトマップ[1ama]  ■ リンクと資料  ■ メールは下記まで 2022年 12/31 12月期問題頁掲載 09/01 08月期問題頁掲載 05/14 04月期問題頁掲載	無線工学 > １アマ > H19年04月期 > A-11 A-11 次の記述はアマチュアのデジタル通信について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、同じ記号の［　］内には、同じ字句が入るものとする。 (1) アマチュア無線のデジタル通信システム(*D-STAR)は、個々のユーザーが利用する無線送受信機相互間での音声通信、［Ａ］のほかに、インターネットを活用したアマチュア無線のデジタル通信ネットワークを提供するものである。 (2) このシステムは、無線送受信機、［Ｂ］、アシスト局、リモコン局、ネットワーク関連装置などで構成され、［Ｂ］間を10 [GHz]帯又は5.6 [GHz]帯のアマチュア局用周波数帯を用いたアシスト局の無線設備によって最大転送速度［Ｃ］以下の無線回線で結び、ＴＣＰ／ＩＰによるネットワークを構成する。 *D-STAR：アマチュア無線用のデジタル通信システム(Digital Smart Technologies for Amateur Radio)の通称名。 Ａ Ｂ Ｃ １ データ通信 レピータ局 10 [Mbps] ２ データ通信 基地局 64 [Mbps] ３ 画像通信 レピータ局 64 [Mbps] ４ 画像通信 基地局 10 [Mbps]

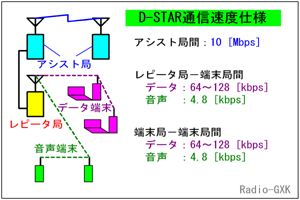

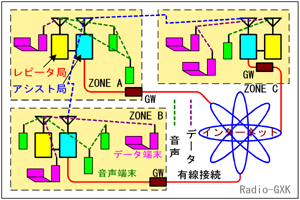

	D-STARが出題されました。正直、意外でした。今後は既出問題だけでなく、アマチュア界で採用された新技術については、自分がその技術を使って電波を出す／受けるかどうかに関わらず、興味を持って見ておきなさい、ということでしょうか。 ［１］D-STARシステムの構成と機能の概要 　正式なシステムの記述は、JARLのサイトなどで公開されていますから、私がそれをざっと読んで理解した範囲で書きます。間違いがあるかもしれません。 　D-STARは一般の「交信」を行なう端末局と、端末局の通信を中継するレピータ局、レピータ局に接続されて、レピータ局同士の通信を中継するアシスト局からなります。これらのほか、アシスト局はインターネットと接続され、アシスト局とインターネットの間にはゲートウェイという接続用PCとルータからなる装置などが設けられます。 　通信モードはデータ(DD:Digital Data)と音声(DV:Digital Voice)です。音声は字の通り、携帯電話等と同じようにデジタル化されて伝送されます。データよりも音声の方が即時性が要求されますので、優先度は音声通信の方が高く設定されています。データでは文字データの他、画像やファイルなども送れます。このあたりはパケット通信と同様です。 　通常はレピータ局を介した通信がメインと思われますが、DVモードではレピータを介さず端末局同士で直接やり取りすることも可能です。 Fig.HE0602_a D-STARシステムの構成 　ここまでの内容をざっと図にすると、Fig.HE0602_aのようになります。以下に、それぞれの構成要素の内容を見て行きます。 ［２］各構成要素の機能と仕様 (1) 端末局 　データと音声を扱える端末で、音声の場合の伝送速度の仕様は、4.8 [kbps]以下となっています。データでは、128 [kbps]以下です。 Fig.HE0602_b D-STARの通信速度仕様 　使用周波数帯は、変調方式が許可になる周波数ならどこでも良いことになっていますが、特性を考えると、VUHF帯以上でしょう。 (2) レピータ局 　レピータ局は、端末局からの通信内容を受け、自らの電波が届くエリア（ゾーンといいます）の中にいる局に対するものであればその内容を送信し、他のゾーンにいる局宛のものであれば、そのレピータに転送するよう、アシスト局に依頼します。 　この判断は、パケットの中に書かれているヘッダの内容によって行ないます。使用周波数帯と通信速度は（当然ですが）端末局と同じです。 　なお、アシスト局を持たないレピータ局も存在していいことになっています。 (3) アシスト局 　アシスト局は、レピータ局から他のレピータ局への通信（パケット）を転送します。転送はUHF/SHF帯の電波による方法と、インターネットを介した方法の両方があります。 　電波を介した方法では、伝送速度が最大10 [Mbps]で5.6 [GHz]又は10 [GHz]帯を使用します。電波を介しない方法では、以下に述べるゲートウェイを通してインターネットに接続してデータを転送します。 (4) ゲートウェイ 　ゲートウェイとは、インターネットとD-STARのネットワークを繋ぐ「関門」です。アシスト局から、インターネットを介して転送するとして受け取ったデータが、どのアシスト局向けなのか、局のコールサインとIPアドレスのテーブル（管理サーバにある）を参照して送り先を決めます。 (5) 通信プロトコル 　インターネットとの親和性を保つため、端末局同士、あるいは端末とレピータ間、インターネットへの接続のプロトコルはTCP/IPが用いられています。但し、アシスト局間のプロトコルはハードウェアの実装が容易で高速だ（多重化に向いている）という理由かと思われますが、ATMプロトコルが用いられています。 それでは、解答に移ります。 　問題文中に「リモコン局」という名称が出てきますが、JARLで公開されている「アマチュア無線のデジタル化技術の標準化方式 4.3C版」にはそのような用語は出ていませんでした。解答には影響ありませんので、無視してよいでしょう。 　Ａ…D-STARで可能なのは、音声通信とデータ通信です 　Ｂ…システムを構成する局の一つはレピータ局です 　Ｃ…アシスト局間は最大10 [Mbps]で通信します となりますから、正解は１と分かります。
