無線工学 > 1アマ > H20年08月期 > A-16
A-16 次の記述は、FM受信機に用いられるスケルチ回路について述べたものである。[ ]内に入れるべき字句の正しい組合せを下の番号から選べ。
(1) 受信機の入力レベルが所定の値より[A]なると、[B]増幅器の動作を停止して出力に雑音が現れるのを防ぐ回路である。
(2) スケルチ回路には代表的な3方式があるが、[C]の出力の音声帯域外の雑音を整流して得た電圧で動作するノイズスケルチ方式及び受信信号の搬送波レベルに応じて動作するキャリアスケルチ方式がよく用いられる。

低く 高周波 周波数混合器
低く 低周波 周波数弁別器
高く 高周波 周波数弁別器
高く 低周波 周波数混合器

 FM受信機では、受信電波の強度がある値を下回ると、非常に大きなノイズが出ます。これを防ぐためのスケルチ回路の問題です。

[1]スケルチ回路の構成と動作

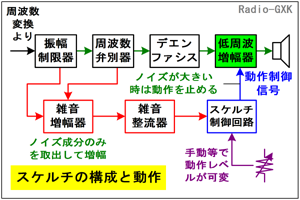

 Fig.HF0501_aにFM受信機中のスケルチ回路とその周辺の構成を示します。このブロック図について、動作の概略を説明します。

(1) 雑音増幅器

 雑音増幅器は周波数弁別器の出力から、ノイズ成分のみを取り出して増幅します。FMのノイズは、(聞いたことがある方がほとんどとは思いますが)「ザー」という非常にランダムで高周波成分の多いノイズですので、音声と分離するのは比較的容易です。
 雑音増幅器の入力は、振幅制限器の制限レベルを示す直流電圧と周波数弁別器の出力ですが、振幅制限器からも信号を取るのは、アンテナ入力が低レベルで振幅制限器が動作していない(振幅制限がかかっていない)時にのみ、スケルチ回路を動作させるためです。

(2) 雑音整流器

 「雑音」を「整流」するというのもすぐにイメージが湧きませんが、要するに電源回路などの整流と同じことで、ノイズという交流を整流して直流電圧に変換する働きです。ここで変換された直流レベルは、ノイズの大きさを示していますから、これをスケルチ動作のしきい値としてやります。

Fig.HF0501_a スケルチの構成と動作
Fig.HF0501_a
スケルチの構成と動作

(3) 制御回路

 中身は比較器(コンパレータ)で、低周波増幅を止めるかどうか判断します。何と何を比較するかというと、上で得られた、ノイズの大きさに比例する電圧と、(手動などで)設定するスケルチレベルです。
 ノイズレベルがスケルチレベルより大きければ、低周波増幅回路の動作を止めます。ノイズレベルが小さければ、信号が来ていると判断して低周波増幅回路を動作させます。

[2]スケルチ回路の原理的動作

 R4年8月期の問題として、具体的な原理回路図例を元にした出題がありましたので、上で述べた内容を具体的にイメージするため、追加します。
 Fig.HF0501_bの回路図で示した赤い部分が雑音の抽出と増幅を担う部分、青色の部分が雑音強度に応じた直流電圧を作り出す部分、緑色の部分がスケルチ入力付きの低周波増幅部になります。
 まず、周波数弁別器を通った信号には、音声より高い周波数成分を多く持つ雑音成分が含まれているので、これをC21により抽出します。そのノイズ信号はTr2とR21〜R23、C22からなる回路(雑音増幅器)で増幅され、トランスTに伝送されます。
 トランスの二次側では、ダイオードDとR31、C31、C32からなる整流、平滑回路(R31、C31、C32でLPFを形成している)によって、雑音信号は直流電圧に変換されます。
Fig.HF0501_b スケルチ原理回路例
Fig.HF0501_b
スケルチの原理回路例
 ここで、Dの向きに着目して下さい。Dがこの向きだと、出力(制御電圧)にはGNDに対して負電圧が生じます。
 Tr1、R11〜R14、C11からなる回路は低周波増幅回路ですが、ポイントはベースバイアスに(VRを経て)加えられている、スケルチの負の制御電圧です。ノイズが無いかレベルが小さい時は負の制御電圧は小さく、この回路のベースバイアスにはR11とR12によって決まる正の電圧が加わっていて、増幅器として動作します。ところが、ノイズが大きくなると制御電圧が大きく負に振れて、R11とR12によるバイアス電圧を打ち消し、Tr1の動作点以下に持って行くので、Tr1は動作を止めてしまいます。ノイズがどの程度のレベルでスケルチを効かせるか(スケルチレベル)は、VRの値で調整します。
 ノイズがなくなれば、すぐに制御電圧はゼロに近くなり、Tr1は元の正常なバイアスに戻るので、音声増幅が機能し始めます。
 この回路のミソは、トランスTで直流的に雑音増幅器と制御電圧発生側を絶縁しながら負電圧を作り出すTの使い方とDの向きです。余談ですが、近年、1アマの問題が高度化しており、「回路図を見て動作を考える」能力を問われるケースも増えているように感じます。何でもIC化されて「中身が見えない」時代ですが、こうした原理回路や等価回路には慣れておく必要があると思います。

[3]似たような回路と何が違う?

 ノイズを除去する回路には、このスケルチの他にもいろいろあります。選択肢にあれこれ出てくることがあるので、頭を悩ませることのないよう、整理しました。

(1) ノイズブランカ

 受信信号からパルス性のノイズのみを抜き出し、一定以上のレベルを超えたものが通過する間、中間周波数増幅器の動作を止めることで、ノイズを除去します。CW, SSBやAMといった振幅変調系の受信に用いられます。レベルの低い、連続するノイズには効果はありません。FMでは用いられません(FMは振幅方向の変動は、検波の前段の振幅制限器で制限されるため)。

(2) ノイズリミッタ

 これもパルス性のノイズに用いるものですが、リミッタで振幅を制限することで、ノイズを抑えます。ノイズブランカと同じように、FMでは振幅制限器がありますので、振幅変調系の受信機に用いられます。

(3) ミューティング回路

 これはFM受信機に用いられます。スケルチがノイズを検出して動作するのに対して、ミューティングは中間周波増幅器から搬送波の有無を検出して、後段の中間周波増幅器の動作を止めたり動かしたりして、制御します。ミューティングレベルを設定できる回路では、搬送波のレベルがいくら以上で中間周波増幅器を動作させるかを設定できます。
 アマチュアのリグでは見たことがありませんが、オーディオ用のFMチューナーには搭載されています。選局中に、局のないところで「ザー」とものすごいノイズが出たら、興ざめです。最近のはデジタルチューナですから、ダイヤルで合わせる事もあまりありませんが。

それでは、解答に移ります。
 …FMでは入力レベルが低くなると、大きなノイズが出ます
 …スケルチ回路では、低周波増幅段の動作を制御します
 …ノイズスケルチ方式では、周波数弁別器出力の雑音成分で制御します
となりますから、正解はと分かります。Cは周波数混合器ではありません。周波数混合器の目的は、中間周波数に変換することであって、ノイズを取り出すためには復調しなければなりませんので、正解ではないことが分かります。
