これだけ数の多い、パズルのような抵抗回路の合成など、この問題が出題されたH27年の4月期以前にはありませんでしたから、面食らった方も多いと思います。ただ、誘導が付いていて、その意味するところが理解できれば、比較的簡単に解けてしまいます。その「意味するところを理解する」キーを、説明して行きます。［１］複雑なものは単純化して解くこの手の問題は、複数の抵抗を合成して行き、単純化して行くことが解法のキーとなります。「そう簡単に言うけど、どの抵抗とどの抵抗をどういう順番で合成すればいいのか分かりません」ということも分かります。この問題では、誘導で、何を、どう合成して、最終的に一つの抵抗とするのか、が示されていますので、素直にそれに乗って考えます。 ［２］解法例…この問題を用いて1) 回路の対称性に着目する誘導文(1)では、この回路が「左右対称」であり、その「左右の回路に流れる電流も同じ」であることを挙げています。 左右対称であれば、左右の回路に同じ電流が流れるはずで、片方の回路の抵抗値を求めて、半分にすれば、それが求める抵抗だ、というのが、この誘導のカギです。 | |

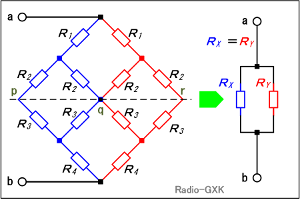

 Fig.HB0104_d 誘導に沿った単純化１ |
Fig.HB0104_dのように回路を左側の青色部分と右側の赤色部分に分けて、青色の側の合成抵抗ＲXを求められれば、他方ＲYとの合成抵抗は、ＲX＝ＲYかつ並列なのでＲX/2となる、ということです。 ここで、「Fig.HB0104_dのｑ点で、左右の回路が繋がっているから、同図右のように、単純な並列抵抗の合成にならないのではないか」、という疑問もわきます。ところが、この点の電位は、左右の回路で同じです。何故ならば、この回路は破線ｐｒの上下に対して、青側の上半分と赤側の上半分が同一回路、さらに、青側の下半分と赤側の上半分も同一回路なので、ノードｐ,ｑ,ｒのいずれの点でも、ｂを基準にして電位は同じです。 |
|
つまり、ノードｑにおいては、青側も赤側も同じ電位なので、青→赤、赤→青のいずれの方向に流れる電流（の総和）がゼロであると言えるわけです。流れる電流がゼロであるなら、接続されていても、切離しても、回路全体の電流の流れに変化は生じないので、Fig.HB0104_dの右のように、2本の（同じ値の）並列回路として表現可能だ、というわけです。 | |
|
2) 抵抗を合成して一つの抵抗に さらに、誘導文(2)では、図１の回路を縦に対称に切り取った片側の、図２のような「片割れ」の合成抵抗を求めろ、と言っています。 これは、抵抗が斜めになっているので見づらいだけで、Fig.HB0104_eのように単純化して行くことができます。特に、ｃｄ間の並列抵抗のみを考えると、Ｒ2＋Ｒ3の直列抵抗2本が2並列になっているので、合成抵抗は(Ｒ2＋Ｒ3)/2です。 従って、この図から、Fig.HB0104_dの青側のＲXは、 ＲX＝Ｒ1＋(Ｒ2＋Ｒ3)/2＋Ｒ4 …(1) であることは容易に分かりますから、後は赤側と合成したＲX/2が、求める合成抵抗である、ということになります。 |

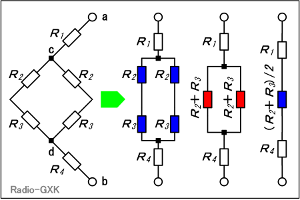

 Fig.HB0104_e 誘導に沿った単純化２ |
|
従って、ａ−ｂ間の全合成抵抗Ｒabは、 Ｒab＝ＲX/2＝Ｒ1/2＋(Ｒ2＋Ｒ3)/4＋Ｒ4/2 …(2) であることが分かります。 ［３］解法例…全く別の解法誘導に乗るだけでは面白くない、自分で考える、という方には、こんな解法はどうでしょう。1) 電位が同じノードを接続してしまう Fig.HB0104_dの説明の中で、3つのノードｐ,ｑ,ｒは全て同電位で、また、電位が同じであれば、それらを接続しようがしまいが、ａ−ｂ間の回路としては同じである、と書きました。 | |

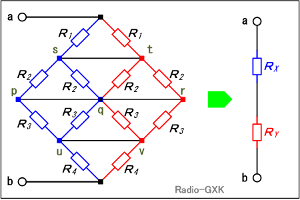

 Fig.HB0104_f こんな回路も同等 |

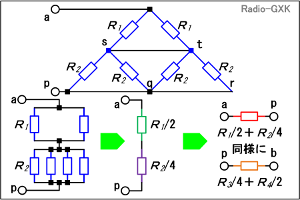

 Fig.HB0104_g 変換した回路の抵抗合成 |
|
