無線工学 > 1アマ > R03年12月期 > A-02
A-02 図に示すように、二つの円形コイルA及びBの中心を重ねOとして同一平面上に置き、互いに逆方向に直流電流I [A]を流したとき、Oにおける合成磁界の強さH [A/m]を表す式として、正しいものを下の番号から選べ。ただし、コイルの巻数はA、Bともに1回、A及びBの円の半径はそれぞれr [m]及び3r [m]とする。
H=I/(2r)
H=I/(3r)
H=I/(4r)
H=I/(6r)
H=I/(9r)
問題図 H3312A02a
Fig.H3312A02a

 R3年12月期が初出の問題です。2つのポイントお押さえていれば、正解できます。一つは、円電流がその中心に作る磁界です。もう一つは、重ね合わせの原理(電磁界の線形性)です。

[1]円電流が中心軸上に作る磁界

 まず最初に、半径がr [m]の円上に一様に流れる電流I [A]が、中心軸上の電流を含む平面から高さh [m]の位置Pに作る磁界の強さHを調べておきましょう。

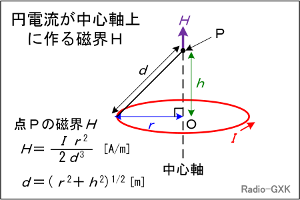

 上に示した条件を図にすると、Fig.HA0404_aのようになります。
 数学が得意な方は、最初に円を正n角形としておき、1本1本の微小な直線電流(電流素片と言います)一つがP点に作る磁界を計算し、それらの和を取ってからn→∞の極限を取れば求められます。つまり、電流素片がP点に合成する磁界を全て求めればよい、ということになります。
 これは、大学の電磁気学の演習問題レベルとなりますので、ここでは結果だけを示しておきます。
Fig.HA0404_a 円電流が中心軸上に作る磁界
Fig.HA0404_a
円電流が中心軸上に作る磁界

 ここで、dはピタゴラスの定理から、hとrを使って次式で表せます。

このdを(1)式に代入しますが、ここではHがhの関数であるとして、

と表します。特に、円の中心(h=0)では磁界の強さは、

と簡単な式で求められます。電磁気に興味がある方なら、1ターンコイルで生じる磁界の強さが(3)式のようになることは記憶していてもいいかと思いますが、通常はここまで要求されませんので、(4)式だけは覚えておいた方が良いと思います。
 なお、上記の「数学が得意な方」の計算はベクトル計算になるので、ここでは説明しませんが、中心軸上では磁界は上向きか下向きしかありません。円形電流は、中心軸に対して対称なので、放射方向の成分は打消しあってゼロになるためです。また、Fig.HA0404_aの向きで電流が流れている場合は、磁界は上向き、反対周りの電流では下向きになります。この辺りは、ビオ・サバール(又はアンペール)の法則(H2904A02)を参照して下さい。

[2]複数の源からの影響

 我々が目にする、多くの物理現象は「線形」です。最も簡単な例は、65kgの体重の人が、15kgの体重の子供を背負って体重計に乗れば、目盛りは80kgを指すでしょう。簡単に言えば、あるものの影響と、別のものによる影響が独立してある時、両方が同時に生じた場合の影響は、それらの和になる、ということです。
 電磁気学でも多くの現象は線形現象です。この問題の電流による磁界について簡単に言えば、円形電流1と円形電流2があって、それら両方の影響を受ける点での磁界は、各々の電流が作る磁界の和になる、ということです。但し、上の体重(スカラー量)のように単純ではなく、電界・磁界の世界はベクトル量で考えなければならないので、注意して下さい
 このことを、上の円形電流を使って説明します

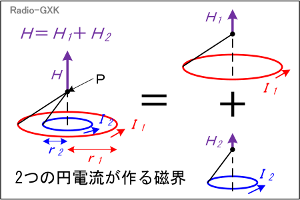

Fig.HA0404_b 同心円電流が作る磁界
Fig.HA0404_b
同心円電流が作る磁界
 Fig.HA0404_bのように、同じ平面上に中心Oを同じくする(=同心円)、各々半径がr1,r2 [m]、電流がI1,I2 [A]の2つの円電流があるとします。
 これらが、中心軸上、Oからh [m]の点Pに作る磁界は、どう考えれば良いでしょうか?
 磁界がベクトルである(この場合は上向き、下向きか、がある)ことを考慮に入れて、上向きの場合は正、下向きの場合は負であると考えれば、単純にこれら2つの円電流からの磁界の和になります。
 円電流I1とI2 [A]がそれぞれP点に生じる磁界をH1とH2 [A/m]とすれば、P点での合成磁界Hは、

となります。中心軸を同じにする2つの円電流であれば、中心が必ずしも一致していなくて(h方向にズレていて)も、スカラー量の(5)式が成立ちます。無論、ベクトルで考えるようにすれば、2つの円電流がどこにあっても、ベクトルとした(5)式が成立ちます。

それでは、解答に移ります。
 この問題では、外側の円電流と内側の円電流で、向きが違います。まず、このことに注意して下さい。
 (4)式から、内側の円電流Aが中心に生じる磁界の強さHA [A/m]を求めると、
 HA=I/(2r) …(a)
Aを正とすれば、同様に、外側の円電流Bが中心に生じる磁界の強さHB [A/m]は負になり、
 HB=-I/2(3r)=-I/(6r) …(b)
となります。従って、これらの合成磁界H [A/m]は、
 H=HA+HB=I/r×(1/2−1/6)=I/(3r) …(c)
となりますから、正解はと分かります。

 今後、同様の問題で、中心の磁界がゼロになるような電流の比を求めたり、電流の向きが同じだったりする応用?問題が出題される可能性もありますので、ご注意下さい。
