無線工学を基礎から学ぶ第１級アマチュア無線技士令和04年08月期問題ページ



無線工学 > １アマ > R04年08月期無線工学の基礎　１アマ無線工学令和04年08月期　の目次解説・解答を見るには、問題右下の[X-25 解説・解答]をクリックして下さい。
■ 概要
No.	Code	問題要約
A-01	HA0309	コンデンサに蓄えられるエネルギーの公式と計算
A-02	HA0701	トロイダルコアに巻いた２巻線の各インダクタンスと結合係数、合成インダクタンス等の計算
A-03	HB0104	抵抗からなる回路網の合成抵抗・枝の電流・未知の抵抗値等の計算
A-04	HB0305	トランスを用いたインピーダンス整合の原理、最大電力伝達の計算
A-05	HB0402	LC並列又は直列回路からそのリアクタンスの周波数特性グラフを選ぶ
A-06	HB0702	セラミックの圧電効果を利用したフィルタ・振動子の構造と動作原理、用途
A-07	HD0106	OTLプッシュプル回路を用いた低周波電力増幅回路の動作と特徴
A-08	HC0401	FETの説明文で、動作原理、接合形とMOS形の比較、GaAsの特性等
A-09	HD0201	負帰還回路で、増幅器の裸利得と帰還率と増幅度の関係、又は計算
A-10	HE0601	パルス変調方式に用いるアナログ信号のデジタル化方式の説明
A-11	HD0105	増幅器・減衰器等の入出力、利得（損失）、スプリアス規定等のデシベル計算
A-12	HD0105	増幅器・減衰器等の入出力、利得（損失）、スプリアス規定等のデシベル計算
A-13	HF0606	受信機で発生する相互変調の発生原理
A-14	HF0501	スケルチ回路の構成と動作
A-15	HF0704	雑音指数と受信機の雑音の関係、信号対雑音比の向上方法
A-16	HG0704	ニッケル水素蓄電池の構造と動作原理の説明
A-17	HG0101	一次・二次側の電圧比と効率から単巻変圧器の片側電流と反対側電流の計算
A-18	HG0602	スイッチング電源回路の定電圧制御法と特徴、回路トポロジー
A-19	HH0202	給電線の定在波と定在波比。進行波と反射波の合成、インピーダンス整合
A-20	HH0201	Qマッチセクション（Q形変成器）の動作原理とインピーダンス計算
A-21	HI0204	臨界周波数と跳躍距離、電離層の見かけの高、最高使用周波数等の計算
A-22	HI0502	電離層の擾乱現象のうち、地磁気嵐とデリンジャ現象の特性と発生原因の対比
A-23	HJ0601	CM形電力計の動作原理と特徴、整合測定の方法
A-24	HJ0503	補助電極を用いた接地抵抗の測定方法
A-25	HE0901	アマチュア衛星通信の特徴（使用周波数、衛星の種類、周波数シフト等）
B-01	HA1001	電磁誘導に関連する法則の名前と現象の説明
B-02	HC0202	可変容量ダイオード（バリキャップ）の動作原理。印加電圧と空乏層の厚さの関係
B-03	HH0701	絶対利得と相対利得の定義
B-04	HI0501	ラジオダクトの発生原理と伝搬の特徴
B-05	HF0709	受信機の２信号選択度の種類と測定方法

既出・類問については、以下の表から類似問題の解答・解説を参照下さい。
（H21年度以降は新問のみを解答・解説の対象としています。）

A-02	数値が違いますが、H3304A02をご参照下さい。
A-05	選択肢の順が異なりますが、H1808A06をご参照下さい。
A-06	選択肢の順が異なりますが、H3209A06をご参照下さい。
A-07	選択肢の内容が異なりますが、H1812A08をご参照下さい。
A-08	選択肢の内容が異なりますが、H1812A06をご参照下さい。
A-09	数値が違いますが、H1804A10をご参照下さい。
A-10	選択肢の順が異なりますが、H1904A10をご参照下さい。
A-11	数値が違いますが、H2012A12をご参照下さい。
A-12	選択肢の内容が異なりますが、H2912A14をご参照下さい。
A-13	選択肢の順が異なりますが、H2008A14をご参照下さい。
A-15	選択肢の内容が異なりますが、H1904A15をご参照下さい。
A-16	選択肢の内容が異なりますが、H1904A18をご参照下さい。
A-17	数値が違いますが、H1708A17をご参照下さい。
A-18	問題の形式が異なりますが、H2608A17をご参照下さい。
A-19	選択肢の内容が異なりますが、H1804A20をご参照下さい。
A-21	数値が違いますが、H1912A22をご参照下さい。
A-22	選択肢の順が異なりますが、H1508A23をご参照下さい。
A-24	数値が違いますが、H1804A25をご参照下さい。
A-25	選択肢の内容が異なりますが、H2908A23をご参照下さい。
B-01	選択肢の順が異なりますが、H1808B01をご参照下さい。
B-02	問題の形式が異なりますが、H1912A06をご参照下さい。
B-03	選択肢の内容が異なりますが、H1708B04をご参照下さい。
B-04	問題の形式が異なりますが、H1812B04をご参照下さい。

A-01

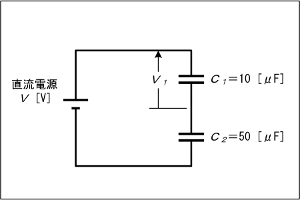

図に示す回路において、Ｃ₁の両端の電圧Ｖ₁が4 [V]であるときの、二つの静電容量Ｃ₁及びＣ₂に蓄えられる静電エネルギーの総和の値として、最も近いものを下の番号から選べ。ただし、回路は定常状態にあるものとする。

１	48 [μJ]
２	72 [μJ]
３	96 [μJ]
４	120 [μJ]

Fig.H3408A01a

[Top]↑　　[End]↓

[A-01]↑ [A-03]↓ [A-01 解説・解答]

A-03

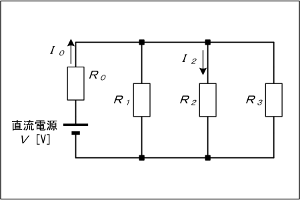

図に示す回路において、抵抗Ｒ₀ [Ω]に流れる電流Ｉ₀が6 [A]、抵抗Ｒ₂に流れる電流Ｉ₂が2 [A]であった。このときＲ₂の値として、正しいものを下の番号から選べ。ただし、抵抗Ｒ₁を40 [Ω]、Ｒ₃を10 [Ω]とする。

１	10 [Ω]
２	12 [Ω]
３	16 [Ω]
４	20 [Ω]
５	24 [Ω]

Fig.H3408A03a

[Top]↑　　[End]↓

[A-01]↑ [A-04]↓ [A-03 解説・解答]

A-04

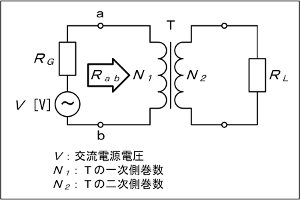

次の記述は、図に示す変成器Ｔを用いた回路のインピーダンス整合について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。

(1)	Ｔの二次側に、Ｒ_L [Ω]の負荷抵抗を接続したとき、一次側の端子ａｂから負荷側を見た抵抗Ｒ_abは、Ｒ_ab＝［Ａ］[Ω]となる。
(2)	交流電源の内部抵抗をＲ_G [Ω]としたとき、Ｒ_Lに最大電力を供給するには、Ｒ_ab＝［Ｂ］[Ω]でなければならない。
(3)	(2)のとき、Ｒ_Lで消費する最大電力の値Ｐ_mは、Ｐ_m＝［Ｃ］[W]である。

	Ａ	Ｂ	Ｃ
１		2Ｒ_G
２		2Ｒ_G
３		Ｒ_G
４		Ｒ_G

Fig.H3408A04a

[Top]↑　　[End]↓

[A-03]↑ [A-14]↓ [A-04 解説・解答]

A-14

次の記述は、図に示すFM(F3E)受信機の原理的なスケルチ回路の動作について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の［　］内には同じ字句が入るものとする。

(1)

受信している希望波の信号強度が十分な時は、AGCによる利得調整や振幅制限器の作用等により、検波器の出力に現れる雑音は非常に小さい。

(2)

希望波がなくなるか弱くなると、検波された信号に含まれる雑音成分が増加するので、その中からコンデンサＣで周波数の［Ａ］雑音成分のみを取出してトランジスタＴｒ₂で増幅する。これをダイオードＤにより検波し、周波数の［Ａ］雑音成分に比例した［Ｂ］の直流電圧（スケルチ制御電圧）を得て、トランジスタＴｒ₁のベースに加えると、Ｔｒ₁はコレクタ電流が遮断されカットオフ状態になり増幅作用が停止する。この回路は一般に［Ｃ］スケルチと呼ばれる。

	Ａ	Ｂ	Ｃ
１	高い	負	ノイズ
２	高い	負	キャリア
３	高い	正	ノイズ
４	低い	正	キャリア
５	低い	正	ノイズ

Fig.H3408A14a

[Top]↑　　[End]↓

[A-04]↑ [A-20]↓ [A-14 解説・解答]

A-20

次の記述は、同軸ケーブルによるＱ形変成器と、これを使用したスタックアンテナへの給電及び整合の原理について述べたものである。［　］内に入れるべき字句の組合せを下の番号から選べ。ただし、アンテナは50 [Ω]に整合されているものとし、分配点においては送信機からの同軸ケーブルとＱ形変成器の内部導体同士及び外部導体同士がそれぞれ接続されているものとする。なお、同じ記号の［　］内には同じ字句が入るものとする。

　図１に示す原理図において、Ｑ形変成器（75 [Ω]同軸ケーブル）の長さｌを同軸線路上の波長の［Ａ］とし、出力側のインピーダンス（純抵抗とする）が50 [Ω]であるなら、入力側から見たインピーダンスは約［Ｂ］[Ω]となる。
　従って、図２に示す二つのＱ形変成器を使用したスタックアンテナの給電の原理図において、分配点における合成インピーダンスは約［Ｃ］[Ω]となり、送信機から分配点まで任意長の同軸ケーブルにより給電することができる。
　また、長さｌは同軸線路上の波長の［Ａ］の［Ｄ］にすることができる。

Fig.H3408A20a

	Ａ	Ｂ	Ｃ	Ｄ
１	1/2	100.0	50.0	偶数倍
２	1/2	112.5	56.3	偶数倍
３	1/4	112.5	56.3	偶数倍
４	1/4	112.5	56.3	奇数倍
５	1/4	100.0	50.0	奇数倍

[Top]↑　　[End]↓

[A-14]↑ [A-23]↓ [A-20 解説・解答]

A-23

次の記述は、図に示すCM形方向性結合器の原理等について述べたものである。［　］内に入れるべき字句の組合せを下の番号から選べ。ただし、検出器の内部抵抗と終端抵抗の値は等しいものとし、静電容量をＣ、相互インダクタンスをＭとする。

(1)	無線機側から主線路に高周波電圧ｖ及び電流ｉを流すと、副線路には容量結合によって［Ａ］に比例した電流ｉ_cと、誘導結合によって［Ｂ］に比例した電流ｉ_mが流れる。
(2)	ｉ_cは検出器と終端抵抗に二分され、それぞれの流れる方向は逆方向となる。一方、誘導結合によって生じるｉ_mの流れる方向は、結合の方向により検出器側から終端抵抗側、又はその逆方向のいずれかの一方向となる。検出器に流れる電流を、ｉ_mと二分されたｉ_cの和となるように回路が構成されている場合、検出器において［Ｃ］電力を測定することができる。
(3)	次に、検出器と終端抵抗を入替え［Ｄ］電力を測定すれば、定在波比を算出することができる。

	Ａ	Ｂ	Ｃ	Ｄ
１	ｖ	ｉ	反射波	進行波
２	ｖ	ｉ	進行波	反射波
３	ｉ	ｖ	反射波	進行波
４	ｉ	ｖ	進行波	反射波

Fig.H3408A23a

[Top]↑　　[End]↓

[A-20]↑ [B-05]↓ [A-23 解説・解答]

B-05

次の記述は、受信機の選択度の測定について述べたものである。［　］内に入れるべき字句を下の番号から選べ。なお、同じ記号の［　］内には、同じ字句が入るものとする。

(1)

受信機の選択度は、測定に使用する［ア］の台数や測定の目的により、１信号選択度と２信号選択度に大別できる。

(2)

２信号選択度は［イ］とも言い、強い妨害波が存在［ウ］場合の選択度であり、その測定には２台の［ア］を信号源として用いる。代表的な２信号選択度には、感度抑圧効果、［エ］変調及び相互変調があり、これらは、希望波への影響を一定値以内にするために許容される［オ］のレベルを示すものである。

１妨害波	２混	３実効選択度	４しない	５パルス発生器
６熱雑音	７過	８周波数選択度	９する	10 標準信号発生器(SG)

[Top]↑　　[End]↓

[A-23]↑ [End]↓ [B-05 解説・解答]
