■ 概要
No.	Code	問題要約
A-01	HA0204	正負の２点電荷間の平衡点位置の計算（クーロンの法則）
A-02	HA0903	電流素片が作る磁界の強さの公式（ビオ・サバールの法則）
A-03	HB0105	コンデンサの蓄積電荷量から分圧抵抗値を求める
A-04	HB0404	バリコンを含む直列共振回路で共振周波数が与えられた時のCやQの値の計算
A-05	HB0602	CRまたはLR直列回路からなる回路の過渡応答が一定値になるまでの時間の計算
A-06	HC0209	ある電圧-電流特性を持つPN接合ダイオードを直列にした場合の電圧-電流特性
A-07	HC0104	トランジスタと電界効果トランジスタの図記号とバイポーラ・MOS形の判別、性質
A-08	HD0102	エミッタ接地の等価回路でトランジスタのｈ_feや負荷抵抗から増幅度を計算
A-09	HD0106	OTLプッシュプル回路を用いた低周波電力増幅回路の動作と特徴
A-10	HD0109	オペアンプの基本的な入出力関係を回路図で説明
A-11	HE0701	AMとSSB通信方式の比較
A-12	HD0803	PLL周波数シンセサイザで、基準発振周波数と分周比から出力周波数を計算
A-13	HE0604	単一正弦波をASK又はPSKで変調した場合の波形の違い
A-14	HF0705	受信機の高周波増幅段の相互変調ひずみとインターセプトポイントの説明
A-15	HF0602	スーパーヘテロダイン受信機の周波数選択度の向上方法
A-16	HG0502	電源の出力波形からリプル率の計算
A-17	HG0203	ブリッジ全波整流回路でダイオードが故障で開放になった際の出力波形・電圧
A-18	HH0507	ループアンテナの構造・水平面内指向性・実効長
A-19	HH0205	電圧反射係数（複素数）からVSWRを計算する
A-20	HI0204	臨界周波数と跳躍距離、電離層の見かけの高、最高使用周波数等の計算
A-21	HH0301	平衡型アンテナを不平衡型給電線に接続した場合に起こる現象と対策
A-22	HE1103	TVI/BCI防止で送信側の対策（LPFの遮断周波数と基本波・高調波周波数）
A-23	HI0801	電波防護指針と電力束密度計算の方法
A-24	HJ0103	電圧計の内部抵抗、電流計のシャント抵抗による測定誤差の計算
A-25	HJ0601	CM形電力計の動作原理と特徴、整合測定の方法
B-01	HA0401	磁界と磁極に働く力についての説明
B-02	HC0303	トランジスタの電気的特性（直流特性・周波数特性）
B-03	HF0703	受信機の選択度とIFTの特性。通過帯域幅・単峰特性と双峰特性
B-04	HI0402	等価地球半径の考え方
B-05	HJ0801	周波数カウンタのブロック図と動作原理

既出・類問については、以下の表から類似問題の解答・解説を参照下さい。
（H21年度以降は新問のみを解答・解説の対象としています。）

A-01	数値が違いますが、H2508A01をご参照下さい。
A-03	回路構成が違いますが、H1908A03をご参照下さい。
A-04	数値が違いますが、H1912A04をご参照下さい。
A-07	選択肢の順が異なりますが、H2008A06をご参照下さい。
A-08	選択肢の内容が異なりますが、H1512A10をご参照下さい。
A-09	選択肢の順が異なりますが、H1504A07をご参照下さい。
A-10	選択肢の内容が異なりますが、H2104A10をご参照下さい。
A-11	選択肢の内容が異なりますが、H1104A14をご参照下さい。
A-12	数値が違いますが、H2004A12をご参照下さい。
A-13	選択肢の内容が異なりますが、H2708A12をご参照下さい。
A-14	選択肢の内容が異なりますが、H2012A16をご参照下さい。
A-16	数値が違いますが、H2004A17をご参照下さい。
A-17	選択肢の内容が異なりますが、H1408A17をご参照下さい。
A-18	選択肢の内容が異なりますが、H1604A20をご参照下さい。
A-19	数値が違いますが、H1904A19をご参照下さい。
A-21	選択肢の順が異なりますが、H2008A21をご参照下さい。
A-22	選択肢の内容が異なりますが、H1812A13をご参照下さい。
A-23	選択肢の内容が異なりますが、H2408A22をご参照下さい。
A-25	選択肢の内容が異なりますが、H1708A25をご参照下さい。
B-01	選択肢の内容が異なりますが、H2004B01をご参照下さい。
B-02	選択肢の内容が一部異なりますが、H2012B02をご参照下さい。
B-03	選択肢の順が異なりますが、H1708B03をご参照下さい。
B-04	問題の形式が違いますが、H1904B04をご参照下さい。
B-05	問題の形式が違いますが、H1812A24をご参照下さい。

A-02

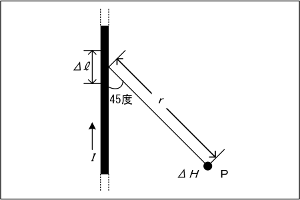

図に示すように、直流電流Ｉ [A]が流れている直線導線の微小部分Δｌ [m]から45度の方向でｒ [m]の距離にある点Ｐに、Δｌによって生ずる磁界の強さΔＨ [A/m]を表す式として、正しいものを下の番号から選べ。

１
２
３
４
５

Fig.H2904A02a

[Top]↑　　[End]↓

[A-02]↑ [A-05]↓ [A-02 解説・解答]

A-05

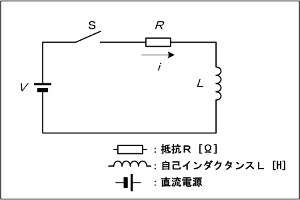

図に示す回路において、スイッチＳを接(ON)にして直流電源Ｖ [V]を加えたとき、ｔ [s]後の回路に流れる電流ｉ [A]を表す式として、正しいものを下の番号から選べ。ただし、ｅは自然対数の底とする。

１
２
３
４

Fig.H2904A05a

[Top]↑　　[End]↓

[A-02]↑ [A-06]↓ [A-05 解説・解答]

A-06

図１に示すように、電気的特性が同一のダイオードＤを2個直列に接続したときの電圧電流特性（Ｖ-Ｉ特性）を表すグラフとして、最も近いものを下の番号から選べ。ただし、1個のＤの電圧電流特性（Ｖ_D-Ｉ_D特性）を図２とする。

Fig.H2904A06a

Fig.H2904A06b

Fig.H2904A06b

[Top]↑　　[End]↓

[A-05]↑ [A-15]↓ [A-06 解説・解答]

A-15

次の記述は、スーパヘテロダイン受信機の中間周波増幅器について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。

(1)	中間周波増幅器の同調回路の帯域幅は、同調回路の尖鋭度Ｑが一定のとき、中間周波数を［Ａ］選ぶほど広くなる。
(2)	中間周波増幅器の同調回路の尖鋭度をＱ、帯域幅をＢ [Hz]、中間周波数をｆ₀ [Hz]とすると［Ｂ］の関係がある。
(3)	近接周波数選択度は、同調回路の尖鋭度Ｑが一定のとき、中間周波数を［Ｃ］選ぶほど向上させることができる。

	Ａ	Ｂ	Ｃ
１	高く	Ｑ＝ｆ₀/Ｂ	低く
２	高く	Ｑ＝Ｂ/ｆ₀	低く
３	高く	Ｑ＝ｆ₀/Ｂ	高く
４	低く	Ｑ＝Ｂ/ｆ₀	高く
５	低く	Ｑ＝ｆ₀/Ｂ	高く

[Top]↑　　[End]↓

[A-06]↑ [A-20]↓ [A-15 解説・解答]

A-20

図に示すように、送受信点ＢＣ間のＦ層1回反射の伝搬において、最高使用可能周波数(MUF)が15 [MHz]で、臨界周波数が9 [MHz]であるとき、15 [MHz]に対する跳躍距離の値として正しいものを下の番号から選べ。ただし、Ｆ層の反射点Ａの見かけの高さは300 [km]であり、電離層は水平な大地に平行な平面であるものとする。また、MUFをｆ_m [MHz]、臨界周波数をｆ_c [MHz]とし、θを電離層への入射角とすれば、ｆ_mは、次式で与えられるものとする。

　ｆ_m＝ｆ_csecθ

１	500 [km]
２	600 [km]
３	800 [km]
４	900 [km]
５	1,000 [km]

Fig.H2904A20a

[Top]↑　　[End]↓

[A-15]↑ [A-24]↓ [A-20 解説・解答]

A-24

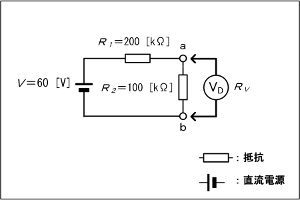

図に示す回路において、端子ａｂ間の電圧を内部抵抗Ｒ_Vが900 [kΩ]の直流電圧計Ｖ_Dで測定したときの誤差の大きさの値として、最も近いものを下の番号から選べ。ただし、誤差は、Ｖ_Dの内部抵抗によってのみ生ずるものとし、また、直流電源の内部抵抗は無視するものとする。

１	1.2 [V]
２	1.4 [V]
３	1.6 [V]
４	2.2 [V]
５	2.4 [V]

Fig.H2904A24a

[Top]↑　　[End]↓

[A-20]↑ [End]↓ [A-24 解説・解答]
